LES SYSTÈMES ONT BESOIN D'UN LANGAGE COMMUN.
Passerelles universelles pour la domotique
La gestion technique des bâtiments repose rarement sur un seul système.
Les protocoles de communication BACnet, Modbus, KNX, M-Bus, DALI2, PROFINET et bien d’autres encore doivent fonctionner ensemble de manière fiable. Les passerelles universelles MBS relient différents systèmes de gestion technique des bâtiments et de l’industrie. Elles assurent la conversion des données entre les différents protocoles de communication et permettent un échange d’informations fiable, quelle que soit l’architecture du système.
De l'intégration compacte aux grands systèmes d'automatisation.
Une plateforme. De nombreuses possibilités.
Voici comment fonctionnent les passerelles universelles MBS
Une passerelle universelle MBS relie des systèmes utilisant différents protocoles de communication. Les protocoles, les interfaces de bus et les capacités des points de données requis dépendent du projet concerné.
Les pilotes logiciels traitent les protocoles de communication correspondants. Le gestionnaire central des points de données affecte les informations à un ou plusieurs protocoles cibles, conformément à la configuration du projet.
En termes simples :
Le matériel établit la connexion physique.
Le logiciel gère les protocoles de communication.
Le gestionnaire de points de données rassemble les informations.
Les séries XT, A et X se distinguent principalement par leur plate-forme matérielle, leurs performances, leur capacité en termes de points de données et leurs possibilités d'extension.
Présentation des séries MBS Gateway

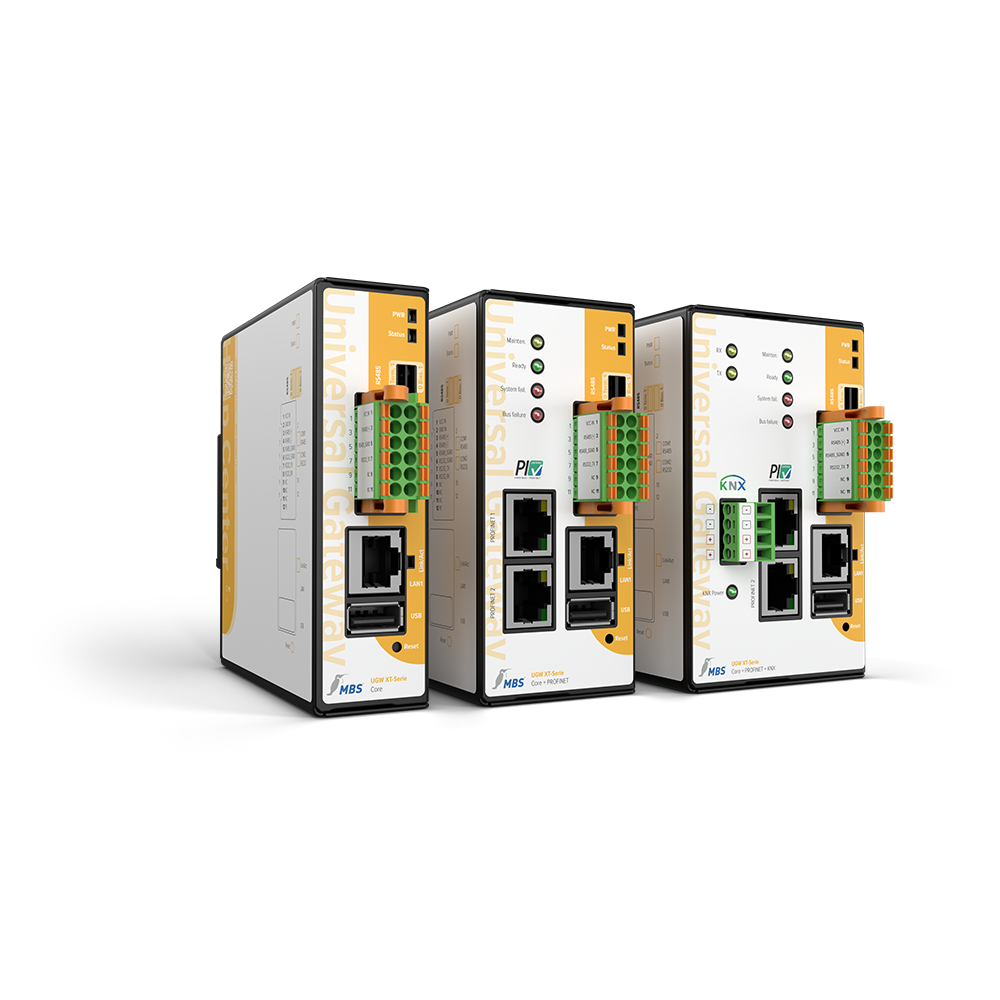

Série XT
Une nouvelle génération de matériel pour de nouveaux projets
La série XT reprend le principe de fonctionnement éprouvé des passerelles universelles MBS sur une nouvelle plateforme matérielle. Un processeur plus puissant et une mémoire étendue offrent des capacités supplémentaires pour les tâches d'intégration exigeantes. L'élément sécurisé intégré constitue la base matérielle nécessaire aux certificats numériques et à d'autres fonctions de sécurité. Pour les nouveaux projets, la série XT est la plateforme de passerelle privilégiée.
Série A
Grande capacité pour les grands systèmes d'automatisation
La série A est conçue pour les projets d'intégration de grande envergure et les systèmes d'automatisation de grande taille. Avec jusqu'à 40 000 points de données et des interfaces supplémentaires, elle offre la capacité nécessaire pour les applications complexes.
Série X
Une plateforme éprouvée pour les installations existantes
La série X reste d'actualité pour les installations existantes, les projets en cours, les extensions, les téléchargements et l'assistance. Pour les nouveaux projets, la série XT prend progressivement le relais. Ainsi, les applications existantes restent prises en charge et le passage à la nouvelle génération de matériel peut être planifié.
Comparaison des trois gammes Gateway
Un principe de fonctionnement commun. Trois plateformes matérielles adaptées à des besoins différents.
| Caractéristique | Série XT Nouvelle génération | Série A Grands systèmes | Série X Situation actuelle et transition |
|---|---|---|---|
| Classification | La nouvelle génération de la plateforme de passerelle universelle MBS | La gamme haute performance destinée aux grands systèmes d'automatisation | La plateforme éprouvée pour les installations existantes |
| Convient pour | Nouveaux projets d'intégration ainsi que les exigences actuelles et à venir en matière d'automatisation des bâtiments | Systèmes d'automatisation de grande envergure et complexes, dotés d'une capacité particulièrement élevée en termes de points de données | Installations existantes, projets en cours, extensions et architectures système existantes |
| Capacité en points de données | En fonction de la configuration de la passerelle jusqu'à 2 500 points de données | Jusqu'à 40 000 points de données | Selon le modèle jusqu'à 2 500 points de données |
| Liaisons vers Busan | Selon la version, avec des interfaces de bus intégrées et des connexions de bus combinées | Interfaces supplémentaires en fonction de la configuration de la passerelle | Large choix de modèles dotés de différentes interfaces de bus intégrées |
| Particularité | Une nouvelle génération de matériel et un élément sécurisé intégré constituent la base de fonctions de sécurité supplémentaires | Capacité de stockage de données particulièrement élevée dans un format compact | Une plateforme éprouvée proposant un large choix de configurations de passerelles bien établies |
| Perspective produit |
Plateforme privilégiée pour les nouveaux projets
Découvrez la série XT |
Également destinée aux applications présentant des
exigences de capacité particulièrement élevées
Découvrez la série A |
La série X sera progressivement remplacée par la
série XT dans le cadre des nouveaux projets. Elle reste toutefois
disponible pour les installations existantes, les projets en cours,
les extensions, les téléchargements et l'assistance.
Découvrez la série X |
Pour afficher le tableau complet, veuillez faire défiler latéralement.
Présentation des produits – Situation en août 2026
La passerelle universelle adaptée à votre projet
Vous savez déjà quels systèmes et protocoles de communication vous souhaitez connecter ?
Configurer la passerelle universelle adaptée ›
Vous hésitez encore quant au choix de la gamme ou du modèle d'appareil ?
Demander un conseil personnalisé ›
Foire aux questions sur les passerelles universelles
-
Une passerelle universelle MBS permet l'échange de données entre les systèmes d'automatisation des bâtiments et les systèmes industriels utilisant différents protocoles de communication, tels que BACnet, Modbus, KNX ou M-Bus. Des pilotes logiciels traitent les protocoles respectifs ; le gestionnaire central des points de données affecte les informations à un ou plusieurs protocoles cibles, conformément à la configuration du projet.
-
En fonction de la configuration de la passerelle, il est notamment possible de connecter des systèmes utilisant les protocoles BACnet, Modbus, MQTT, OPC UA, KNX, DALI2, M-Bus et PROFINET. D'autres protocoles standard et des solutions spécifiques à chaque projet sont également possibles.
-
Les séries XT, A et X reposent sur le même principe de fonctionnement, mais se distinguent par leur plate-forme matérielle, leurs performances, leur capacité en points de données et leurs possibilités d'extension. Le tableau comparatif figurant sur cette page présente leurs principales caractéristiques et leurs domaines d'application.
-
La série X reste d'actualité pour les installations existantes, les projets en cours, les extensions, les téléchargements et l'assistance technique. Il n'est pas nécessaire de remplacer immédiatement les installations existantes. En cas d'extensions ou de modernisations, il est possible d'évaluer, au cas par cas, s'il est judicieux de passer progressivement à la série XT.
-
Les protocoles source et destination requis, les systèmes de bus à connecter physiquement, le nombre de points de données ainsi que les exigences en matière de performances et d'évolutivité sont déterminants. Le configurateur MBS Gateway vous aide à définir une configuration adaptée.
Des connexions sur lesquelles peut s'appuyer la gestion technique des bâtiments
Depuis plus de 35 ans, MBS développe des solutions pour la communication inter-fabricants dans le domaine de la gestion technique des bâtiments : des passerelles universelles et routeurs BACnet aux logiciels et développements sur mesure, en passant par son propre laboratoire d'essais accrédité.
