Passerelle universelle MBS série XT
Core
Des systèmes différents. Un langage commun.
La gestion technique des bâtiments repose rarement sur un seul système. Les automates, les capteurs, les systèmes de gestion et les applications cloud utilisent des protocoles de communication différents. Pour que leurs données puissent être partagées, il leur faut une instance qui réceptionne les informations, les classe et les transmet au système destinataire correspondant.

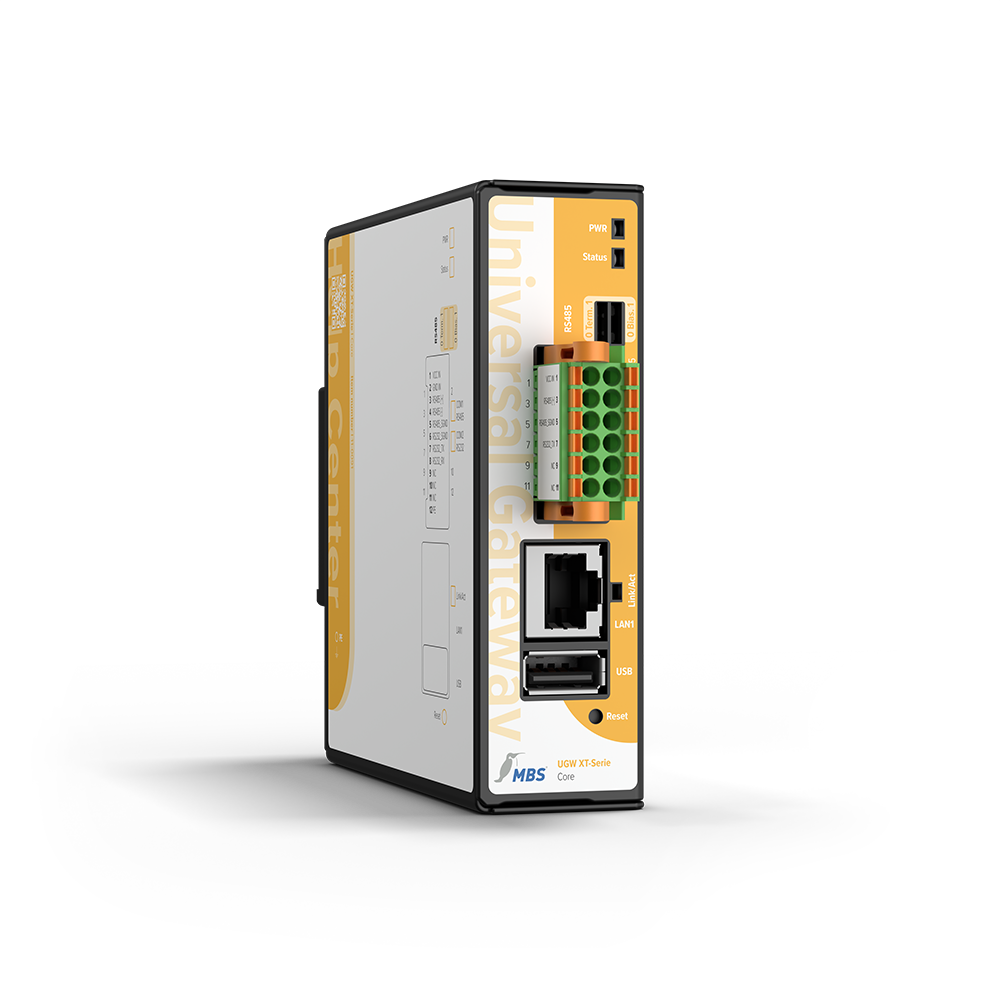

Le MBS Universal Gateway Core de la série XT assure cette fonction. Il traite différents protocoles de communication par voie logicielle et les relie via un gestionnaire central de points de données. En tant que modèle de base de la série XT, le Core dispose des interfaces fondamentales de la plateforme, mais ne comporte pas d'interface de bus intégrée supplémentaire.
Disponible dès maintenant
Une passerelle pour différents protocoles de communication
Le Universal Gateway Core de la série XT n'est pas limité à un seul protocole de communication. En fonction de la configuration et des licences, il est possible d'utiliser, entre autres, les protocoles IP suivants :
• BACnet/IP • Modbus TCP • MQTT • OPC UA • …
D'autres protocoles liés aux installations techniques des bâtiments, à l'industrie et à des projets spécifiques peuvent être traités au sein de cette même plateforme de passerelle. Le choix des protocoles requis s'effectue en fonction de l'application concernée.
Le gestionnaire central de points de données constitue la couche d'intermédiation neutre entre les protocoles de communication configurés. Un pilote de protocole reçoit les informations provenant du système source et les transmet au gestionnaire de points de données. Ce dernier les affecte à un ou plusieurs protocoles cibles, conformément à la configuration du projet. Cela permet à différents systèmes d'automatisation d'échanger des informations, même s'ils utilisent des adressages techniques ou des modèles de données différents.
Quelle version convient à votre projet ?
L'Universal Gateway Core est adapté aux projets ne nécessitant aucune connexion directe supplémentaire au bus. Si un système de bus tel que KNX, DALI2, M-Bus, PROFINET ou CAN doit être connecté physiquement, il convient d'utiliser une version Core + dotée des fonctionnalités correspondantes. Des variantes combinées sont disponibles pour la connexion directe de plusieurs systèmes de bus.
Principes techniques de la série XT
L'Universal Gateway Core repose sur la nouvelle plateforme matérielle de la série XT. Un processeur plus puissant et une mémoire principale étendue offrent des capacités supplémentaires pour les tâches d'intégration exigeantes. Une interface Web entièrement repensée est également disponible pour faciliter la configuration et la mise en service.
Ce nouveau matériel renforce également l'architecture de sécurité de la passerelle. Au cœur de celle-ci se trouve un élément sécurisé intégré. Celui-ci constitue la base technique d'un processus de démarrage sécurisé permettant de détecter toute manipulation du chargeur d'amorçage ou du noyau.
Les certificats numériques peuvent être stockés en toute sécurité dans l'élément sécurisé. De plus, cela permet de chiffrer l'intégralité du système de fichiers de la carte SD. Ainsi, le système ainsi que les données d'utilisateur et de configuration spécifiques au client peuvent être stockés sous forme chiffrée.
Configuration et mise en service
L'interface Web permet de configurer et d'analyser la passerelle. Cela comprend notamment le paramétrage, la configuration des adresses réseau ainsi que la création et la gestion des points de données.
Une API REST permet également d'effectuer des configurations de manière automatisée à partir d'applications externes. Cela s'avère particulièrement utile pour les applications OEM et les configurations récurrentes des appareils.
Remarque importante :
Veuillez vous assurer que votre passerelle a été configurée pour l'application spécifique avant sa mise en service.
Demander une assistance pour la mise en service/la conception ›
Votre passerelle en trois étapes
Définir les systèmes et les interfaces
Quels sont les systèmes qui doivent communiquer entre eux ? Outre les protocoles, vérifiez également quelles interfaces physiques sont nécessaires.Déterminer la capacité en points de données
Déterminez la quantité d'informations à transférer entre les systèmes concernés. Choisissez ensuite le pack de points de données adapté.Configurer les protocoles
Définissez les protocoles de communication requis et la manière dont les données doivent être mappées entre eux.
Votre passerelle se compose donc du modèle d'appareil, de la capacité en points de données requise et des protocoles de communication prévus.
Fabriqué en Allemagne
Les cartes électroniques de la série XT sont fabriquées en Europe. L'assemblage final est réalisé sur le site de MBS à Krefeld.
MBS développe elle-même sa plateforme Gateway et accompagne les projets depuis la sélection et la conception jusqu'à la mise en service et l'assistance à long terme.
Téléchargements et documentation technique
Référence : 11-0091
Fiche technique
Caractéristiques techniques, dimensions, interfaces et conditions d'environnement. ›
Guide de démarrage rapide
Consignes relatives au montage, au raccordement et à la première mise en service. ›
Manuel«
» Des informations détaillées sur la conception, la configuration et l'utilisation seront disponibles prochainement. ›
Mises à jour du micrologiciel
Firmware actuel et consignes d'installation. ›
Texte d'appel d'offres
Description du produit pour la conception et l'appel d'offres. ›
FAQ et centre d'aide
Les réponses aux questions relatives à la configuration, au fonctionnement et aux aspects techniques seront disponibles sous peu. ›

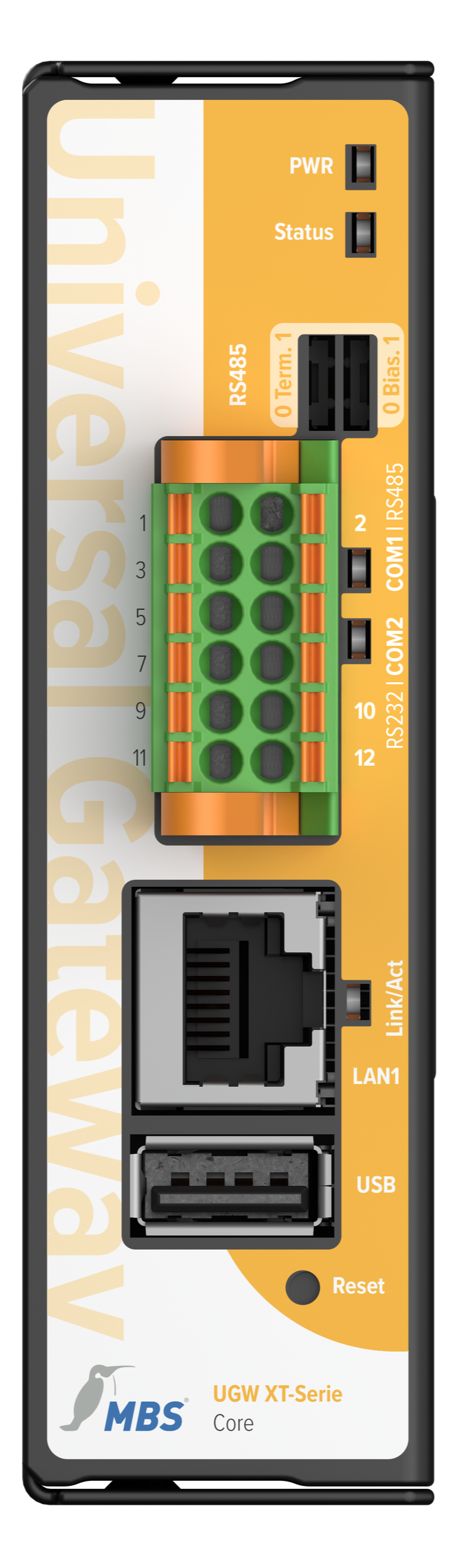

Données techniques
Voyants LED
Power : s'allume dès que l'appareil est branché à une source d'alimentation appropriée
ST. : voyant d'état multicolore
Commutateurs DIP
Résistance de terminaison : 120 Ω
Polarisation : tension de repos pour l'interface RS485
PWR - Alimentation
VCC IN : alimentation de 12 à 24 V CC
GND IN : connexion à la masse de l'alimentation
COM1 | RS485
[+] : ligne non inversée
[-] : ligne inversée
SGND : connexion à la masse du signal
COM2 | RS232
TX : ligne d'émission
RX : ligne de réception
SGND : connexion de masse du signal
LED d'interface
Clignotent en bleu lorsque l'appareil envoie des données
Clignotent en vert lorsque l'appareil reçoit des données
LANRJ45 : Ethernet 10/100 Mbit/s
LED :
Allumée lorsqu'une connexion est établie
Clignote en cas de trafic de données
USB
Non utilisé
5 V, 500 mA max.
Spécifications :
Puissance absorbée : 2 W
Poids : 330 g

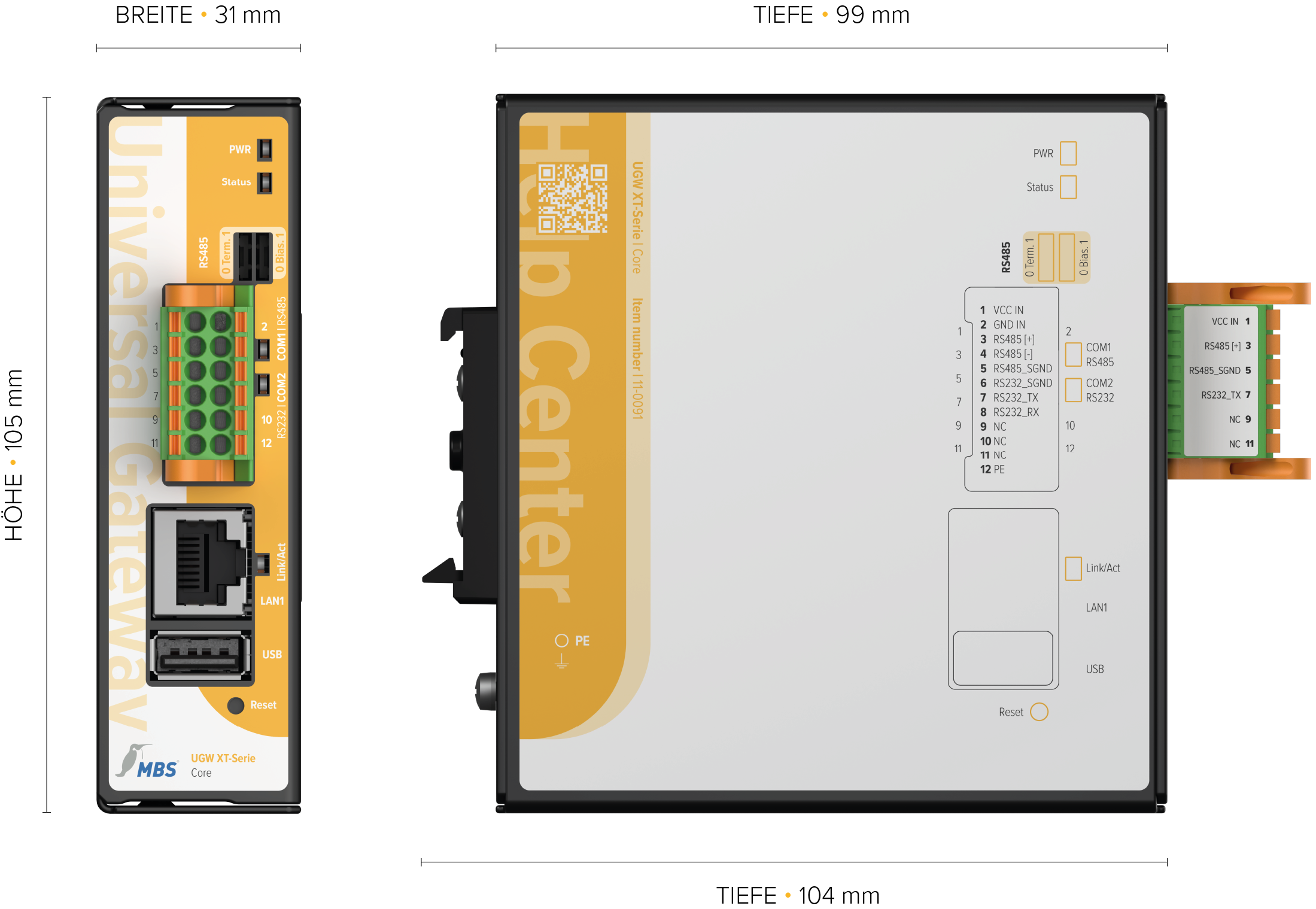

Dimensions : hauteur : 105 mm, largeur : 31 mm, profondeur : 99 mm
(profondeur : 104 mm, support pour rail DIN compris)
Température ambiante : de 0 à 45 °C
Humidité ambiante : de 20 à 80 % d’humidité relative, sans condensation
Indice de protection : IP20
Montage : rail DIN TS35 selon la norme EN 60715
Foire aux questions sur l'Universal Gateway Core de la série XT
-
Oui. En fonction de la configuration du projet et des licences, il est possible de prendre en charge, entre autres, les protocoles BACnet/IP, Modbus TCP, MQTT et OPC UA, ainsi que d'autres protocoles au sein d'une même plateforme de passerelle. Le gestionnaire central de points de données récupère les informations issues des protocoles sources respectifs et les met à la disposition d'un ou plusieurs protocoles cibles.
-
Ces protocoles de communication sont traités par logiciel au sein des passerelles universelles MBS et configurés en fonction de chaque projet. Le choix du modèle d'appareil dépend donc principalement des interfaces physiques requises et des systèmes à connecter directement.
-
Pour la connexion physique directe de ces systèmes de bus, une version « Core + » dotée des équipements nécessaires est requise. L'extension matérielle intégrée correspondante est clairement indiquée dans le nom du produit. Si plusieurs systèmes de bus doivent être connectés directement, une version combinée de l'appareil peut être envisagée.
-
« Core » désigne la version de la série XT sans extension matérielle intégrée supplémentaire. « Core + » désigne une version de l'appareil comportant au moins une extension matérielle intégrée supplémentaire. La désignation suivante indique quelle connexion de bus est intégrée, par exemple KNX, M-Bus ou PROFINET.
Le « Plus » ne désigne donc pas une catégorie supérieure en termes de performances ou de qualité, mais un équipement matériel supplémentaire.
-
Un point de données correspond à une information distincte traitée au sein de la passerelle – par exemple, une valeur mesurée, un message d'état ou une valeur de consigne.
Le nombre de points de données requis dépend de la quantité d'informations devant être traitées et transmises entre les systèmes concernés. La capacité en points de données appropriée est choisie en fonction des exigences du projet et dans les limites des possibilités offertes par la version de l'appareil. MBS vous aide, si nécessaire, à déterminer la capacité en points de données requise.
-
Oui. Les fonctionnalités des pilotes de protocole de bus existants et leurs listes de points de données sont conservées. Les macros spécifiques aux clients peuvent également continuer à être utilisées. Les configurations et applications existantes peuvent donc continuer à fonctionner normalement.
L'utilisation via la nouvelle interface Web et les différentes procédures de scan automatique peuvent toutefois varier. Il est également indispensable qu'un modèle d'appareil XT adapté soit disponible.
