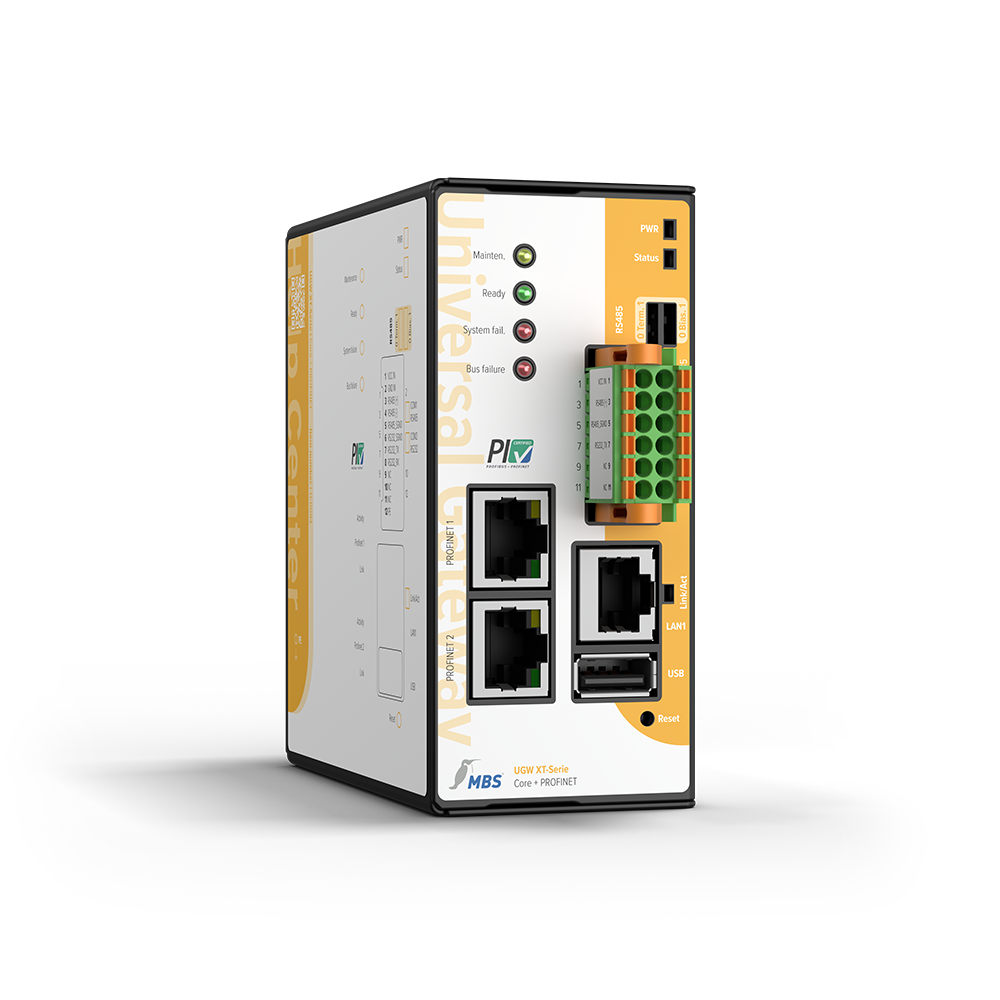

Passerelle universelle MBS série XT

Core + PROFINET

Allier l'industrie et la domotique.

Dans les bâtiments de production et à usage spécifique, les données issues des systèmes d'automatisation industrielle doivent souvent être exploitées également dans le cadre de l'automatisation des bâtiments, de la gestion de l'énergie ou dans des systèmes informatiques de niveau supérieur. Les systèmes concernés utilisent à cet effet différents protocoles de communication et modèles de données.

La passerelle universelle MBS Core + PROFINET de la série XT connecte directement les systèmes d'automatisation basés sur PROFINET à la plateforme de passerelle universelle MBS. Les informations issues du système PROFINET sont mises à la disposition des protocoles cibles souhaités via le gestionnaire central de points de données.

L'adaptateur PROFINET intégré remplace un coupleur de bus externe supplémentaire. Cela permet de réduire le nombre de composants nécessaires ainsi que les efforts de câblage.

Disponible dès maintenant





Intégrer PROFINET à la gestion technique des bâtiments, à la gestion de l'énergie et à l'informatique

L'Universal Gateway Core + PROFINET dispose de deux ports PROFINET intégrés. Ceux-ci permettent de connecter directement des automates industriels et des systèmes d'automatisation à la plateforme Universal Gateway.

La communication PROFINET peut, par exemple, être utilisée pour connecter les systèmes de commande Siemens suivants :

  • SIMATIC S7-1200

  • SIMATIC S7-1500

  • SIMATIC S7-300 équipé d'un processeur PROFINET ou d'un module de communication PROFINET équivalent

D'autres automates compatibles PROFINET peuvent être connectés en fonction des exigences de chaque projet.

Outre PROFINET, les protocoles de communication suivants, entre autres, peuvent être pris en charge, en fonction de la configuration et des licences :

  • BACnet/IP

  • Modbus TCP

  • MQTT

  • OPC UA

  • autres protocoles relatifs aux installations techniques des bâtiments, au secteur industriel et spécifiques à chaque projet

Le gestionnaire central de points de données constitue la couche intermédiaire neutre entre PROFINET et les protocoles de communication configurés. Il récupère les informations provenant du système source concerné, les affecte aux points de données définis dans le projet et les met à la disposition d'un ou de plusieurs protocoles cibles.

Ainsi, les données de processus provenant d'un système de commande industriel peuvent, par exemple, être utilisées dans la gestion technique des bâtiments, dans la gestion de l'énergie ou dans des systèmes de gestion et informatiques de niveau supérieur.




Quelle version convient à votre projet ?

La passerelle Universal Gateway Core + PROFINET est le modèle adapté lorsqu'un système PROFINET doit être connecté physiquement et directement à la passerelle.

Si vous utilisez exclusivement des protocoles de communication IP tels que BACnet/IP, Modbus TCP, MQTT ou OPC UA et qu'aucune connexion PROFINET supplémentaire n'est nécessaire, l'Universal Gateway Core constitue la solution idéale.

Si un autre système de bus doit être connecté directement en plus de PROFINET, une version combinée Core + adaptée est nécessaire, en fonction du modèle d'appareil disponible.




Principes techniques de la série XT

L'Universal Gateway Core + PROFINET repose sur la nouvelle plateforme matérielle de la série XT. Un processeur plus performant et une mémoire principale étendue offrent des capacités supplémentaires pour les tâches d'intégration exigeantes. Une interface Web entièrement repensée est également disponible pour faciliter la configuration et la mise en service.

Ce nouveau matériel renforce également l'architecture de sécurité de la passerelle. Au cœur de celle-ci se trouve un élément sécurisé intégré. Celui-ci constitue la base technique d'un processus de démarrage sécurisé permettant de détecter toute manipulation du chargeur d'amorçage ou du noyau.

Les certificats numériques peuvent être stockés en toute sécurité dans l'élément sécurisé. De plus, cela permet de chiffrer l'intégralité du système de fichiers de la carte SD. Ainsi, le système ainsi que les données d'utilisateur et de configuration spécifiques au client peuvent être stockés sous forme chiffrée.




Configuration et mise en service

L'interface Web permet de configurer et d'analyser la passerelle. Cela comprend notamment le réglage des paramètres réseau, la création et la gestion des points de données, ainsi que l'affectation des informations entre PROFINET et les autres protocoles de communication.

Le fichier GSD correspondant est fourni pour l'intégration de la passerelle dans la configuration PROFINET.

Une API REST permet également d'effectuer des configurations de manière automatisée à partir d'applications externes. Cela s'avère particulièrement utile pour les applications OEM et les configurations récurrentes des appareils.


Remarque importante :
Veuillez vous assurer que votre passerelle a été configurée pour l'application spécifique avant sa mise en service.

Demander une assistance pour la mise en service/la conception ›




Votre passerelle en trois étapes

  1. Définir les systèmes et les interfaces
    Définissez le système PROFINET à connecter ainsi que les systèmes d'automatisation des bâtiments, d'énergie ou informatiques avec lesquels les données doivent être échangées.

  2. Déterminer la capacité en points de données
    Déterminez la quantité d'informations à transférer entre les systèmes concernés. Choisissez ensuite le pack de points de données adapté.

  3. Configuration des protocoles
    Déterminez les protocoles de communication supplémentaires nécessaires et la manière dont les données doivent être mappées entre PROFINET et les systèmes cibles concernés.

Votre passerelle se compose donc d'un modèle d'appareil Core + PROFINET, de la capacité en points de données requise et des protocoles de communication prévus.




Fabriqué en Allemagne

Les cartes électroniques de la série XT sont fabriquées en Europe. L'assemblage final est réalisé sur le site de MBS à Krefeld.

MBS développe elle-même sa plateforme Gateway et accompagne les projets depuis la sélection et la conception jusqu'à la mise en service et l'assistance à long terme.




Téléchargements et documentation technique

Référence : 11-0094

Fiche technique
Caractéristiques techniques, dimensions, interfaces et conditions d'environnement. ›

Guide de démarrage rapide
Consignes relatives au montage, au raccordement et à la première mise en service. ›

Manuel«
» Des informations détaillées sur la conception, la configuration et l'utilisation seront disponibles prochainement. ›

Mises à jour du micrologiciel
Firmware actuel et consignes d'installation. ›

Texte d'appel d'offres
Description du produit pour la conception et l'appel d'offres. ›

FAQ et centre d'aide
Les réponses aux questions relatives à la configuration, au fonctionnement et aux aspects techniques seront disponibles sous peu. ›





Données techniques

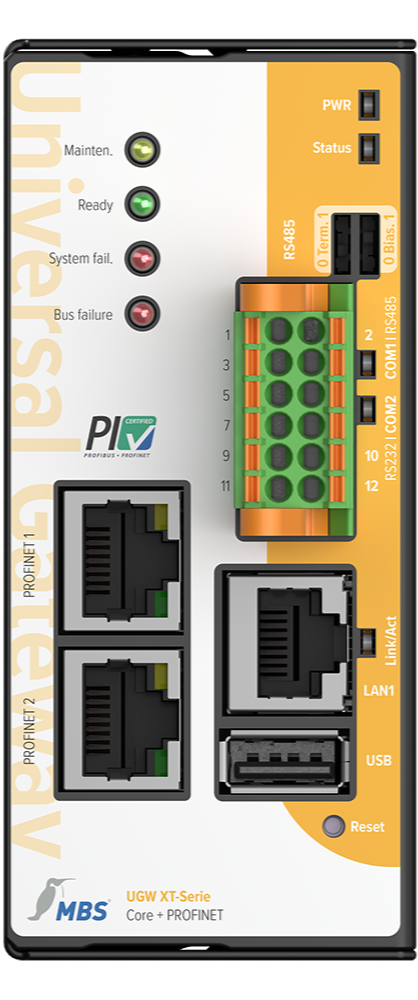

Vue de face du MBS série UGW XT Core + PROFINET avec ses connecteurs

Voyants LED
Power : s'allume dès que l'appareil est branché à une source d'alimentation appropriée

ST. : voyant d'état multicolore

Commutateurs DIP
Résistance de terminaison : 120 Ω
Polarisation : tension de repos pour l'interface RS485

PWR - Alimentation
VCC IN : alimentation de 12 à 24 V CC
GND IN : connexion à la masse de l'alimentation

COM1 | RS485
[+] : ligne non inversée
[-] : ligne inversée
SGND : connexion à la masse du signal

COM2 | RS232
TX : ligne d'émission
RX : ligne de réception
SGND : connexion de masse du signal

LED d'interface
Clignotent en bleu lorsque l'appareil envoie des données
Clignotent en vert lorsque l'appareil reçoit des données


LANRJ45 : Ethernet 10/100 Mbit/s
LED :
Allumée lorsqu'une connexion est établie
Clignote en cas de trafic de données

USB
Non utilisé
5 V, 500 mA max.

PROFINET

LED
Maintenance Profinet, configuration
Profinet Ready
Erreur système Profinet
Erreur bus Profinet

Profinet 1
Profinet version 2.3 RT, IRT | Activity | Link

Profinet 2
Profinet version 2.3 RT, IRT | Activity | Link




Spécifications :

Consommation électrique : 2 ,9 W
Poids :  410 g
Dimensions : hauteur : 105 mm, largeur : 47,5 mm, profondeur : 99 mm
(profondeur : 104 mm, support pour rail DIN compris)
Température ambiante : de 0 à 45 °C
Humidité ambiante : de 20 à 80 % d'humidité relative, sans condensation
Indice de protection : IP20
Montage : rail DIN TS35 selon la norme EN 60715



Dessin technique du MBS série UGW XT Core + PROFINET avec ses dimensions



Foire aux questions sur l'Universal Gateway Core + PROFINET de la série XT

  • Ces deux modèles reposent sur la même plateforme matérielle et logicielle de la série XT. L'Universal Gateway Core + PROFINET dispose en outre d'un adaptateur PROFINET intégré doté de deux ports PROFINET. L'Universal Gateway Core, quant à lui, ne dispose d'aucune interface de bus intégrée supplémentaire.

  • Oui. L'Universal Gateway Core + PROFINET est conçu pour la connexion physique directe de systèmes PROFINET. Aucun coupleur de bus externe supplémentaire n'est nécessaire à cet effet.

  • La passerelle peut notamment être utilisée pour communiquer avec les automates SIMATIC S7-1200, S7-1500 et S7-300 équipés d'un processeur PROFINET ou d'un module de communication correspondant. La connexion d'autres automates compatibles PROFINET dépend des exigences et de la configuration du système concerné.

  • Oui. En fonction de la configuration du projet et des licences, il est possible, par exemple, de prendre en charge les protocoles BACnet/IP, Modbus TCP, MQTT et OPC UA, ainsi que d'autres protocoles, au sein d'une même plateforme de passerelle. Le gestionnaire central de points de données affecte les informations provenant du système PROFINET aux protocoles cibles souhaités.

  • Le terme « Core » désigne la plate-forme de base commune à la série XT. Le suffixe « Plus » indique une extension matérielle intégrée supplémentaire. Dans la version « Core + PROFINET », il s'agit d'une connexion PROFINET directe. Le suffixe « Plus » ne renvoie pas à une classe de performance ou de qualité supérieure, mais à un équipement matériel supplémentaire.

  • Un point de données correspond à une information distincte traitée au sein de la passerelle – par exemple, une valeur mesurée, un message d'état ou une valeur de consigne.

    Le nombre de points de données requis dépend de la quantité d'informations devant être traitées entre le système PROFINET et les autres systèmes concernés. MBS vous aide, si nécessaire, à déterminer la capacité en points de données appropriée.

  • Les fonctionnalités des pilotes de protocole de bus existants ainsi que leurs listes de points de données sont conservées. Les macros spécifiques aux clients peuvent également continuer à être utilisées. Les applications existantes peuvent donc continuer à fonctionner normalement.

    L'utilisation de la nouvelle interface Web et certaines procédures peuvent toutefois présenter des différences. Il convient donc de vérifier les configurations existantes au cas par cas avant leur mise en œuvre, en fonction des spécificités de chaque projet.




Vous souhaitez utiliser l'Universal Gateway Core + PROFINET dans votre projet ?

Vous connaissez déjà les systèmes concernés, les protocoles de communication et le nombre approximatif de points de données ?Configurer la passerelle universelle adaptée ›

Vous hésitez encore quant à la configuration ou vous avez besoin d'un devis précis ?
Demander un conseil ou un devis ›

Téléphone : +49 2151 7294-0
E-mail : vertrieb@mbs-solutions.de
